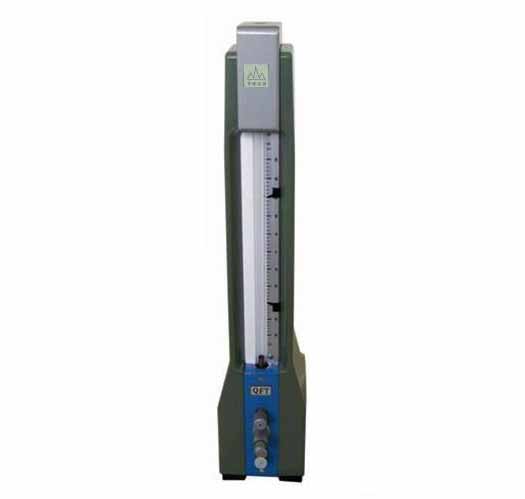

現在越來越多的機械化設備用到了生產當中，為了能做出更**的產品，很多的精密測量設備也誕生了出來，進一步推動了機械行業的快速發展。今天氣動測量?jī)x小編就來給大家講一下氣動測量?jī)x測量分類及應用范圍。

　　一、氣動測量?jī)x系統分類

　　1、背壓泄流式系統

　　這種系統的特性賦予了它使用的多樣性，不同氣電測量系統都可以使用背壓泄流系統，也是因?yàn)檫@種系統有極高的測量準確性和靈活性，許多量?jī)x公司都將背壓泄流法作為測量系統的重點。

　　2、背壓系統

　　其實就是將背壓泄流的泄流支路去掉，剩下的部件就是背壓系統。它與背壓泄流系統一樣，需要使用校對規定進行標定校準，但它不具備但它不具備背壓泄流系統廣泛的適用性，它只能使用某些特定的調節放大器和測頭進行小范圍測量。

　　3、分差系統

　　這個系統可以被稱為“平衡”系統，空氣流被分成兩條支路分別經過兩個節流閥，一條是泄流支路，氣流通過一個泄流閥后通入大氣，這條支路上的壓力同測量支路上的壓力相平衡。這兩條支路的差分是通過差分壓力表傳遞的。

　　4、流量系統

　　正如之前討論的簡單的流量回路，空氣流量的變化可以從浮子流量計上讀出來，流量系統也是雙校對規標定的系統，零位和放大倍率的調節范圍由浮子流量計型號和尺寸決定，而不是只通過節流閥調節。

　　1、內徑和外徑

　　氣動測量?jī)x常被用于測量工件的孔內徑和圓外徑的尺寸或形狀，兩噴嘴氣動測頭—具有兩個相對的噴嘴孔，常用于測量孔的內徑，而兩噴嘴的氣動環規則主要用于測量外徑。

　　2、平均值

　　多噴跟均勻分布在一個截面上的測量工具，可以為使用者完成平均值的測量。這種測量工具主要用于薄壁元件或特殊圓表面元件，噴嘴數目將取決于測量工具的大小，可以是4個、6個或更多。

　　3、直線度

　　氣動測量?jī)x常常應用于動態地測量孔的直線度或彎曲度。這種情況下，特制的氣動測頭能簡單快速的檢驗工件的直線度。

　　4、平面度

　　固定工裝上的氣動噴嘴用于測平面度。工件在噴嘴上移動，這樣就能方便快速的測出**的平面度。

　　5、垂直度

　　檢測工件的垂直度，例如一個平面上的孔。通過?在被測孔中移動一個具有“Z”字形噴嘴的氣動測頭，根據背壓的改變，測量出垂直度的變化。

　　以上就是小編給大家介紹氣動測量?jī)x測量分類及應用范圍的全部?jī)?nèi)容，看得出來現在的這種**測量方式很受人們的歡迎。
